Âmbito de aplicação do S11 (13) - Transformador de distribuição autorregulador de carga tipo MZT

        Este produto é aplicável ao transformador automático de regulação e distribuição de capacidade em carga com frequência nominal de 50Hz, grau de tensão de 10KV e capacidade nominal trifásica de 100 (30) kVA ~ 630 (200) kVA.

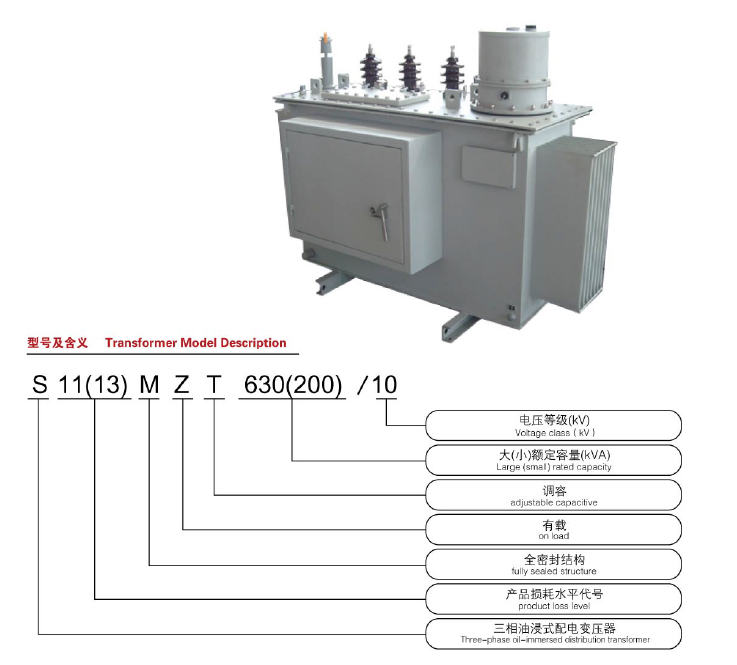

S11 (13) - Introdução do produto do transformador de distribuição autorregulador tipo M B T

        S11 (13) - O transformador automático de regulação de capacidade e regulação de tensão MZT é um tipo com duas capacidades nominais, que é automaticamente detectado e julgado pelo controlador automático de regulação de capacidade de acordo com o tamanho da carga transportada pelo usuário. Através do regulador de capacidade de carga e interruptor de regulação de tensão, as duas capacidades do transformador são comutadas automaticamente sob a condição de que o transformador não é desligado. Agora a capacidade do transformador é ajustada automaticamente durante a operação, De modo a realizar a conversão automática de dois modos de operação de capacidade nominal.

Princípio básico de S11 (13) - Transformador de distribuição autorregulador de carga tipo MZT

        Quando o transformador de distribuição de regulação automática em carga é de grande capacidade, o enrolamento trifásico de alta tensão é conectado em uma conexão triangular (conexão angular), e o enrolamento de baixa tensão está em estrutura paralela; Quando a capacidade é pequena, o enrolamento trifásico de alta tensão é conectado ao método de conexão estrela (conexão estrela).A conversão estrela-ângulo da estrutura da série de enrolamento de baixa tensão e a conversão série-paralela do enrolamento de baixa tensão são concluídas pelo interruptor de regulação da capacidade de carga, e a comutação do interruptor de regulação da capacidade de carga é determinada pelo controlador automático de acordo com o tamanho de carga detectado.

        Quando o transformador é convertido de grande capacidade para pequena capacidade, devido ao aumento de 1,7 vezes no número de voltas da bobina, a densidade do fluxo magnético do núcleo de ferro é muito reduzida, a perda unitária da chapa de aço de silício é reduzida, e a perda sem carga e a corrente sem carga também são muito reduzidas, reduzindo assim muito a perda reativa sem carga do transformador (a perda reativa sem carga de pequena capacidade é inferior a um décimo da perda de grande capacidade) e a perda ativa (a perda sem carga de pequena capacidade é inferior a um terço da perda de grande capacidade), O objetivo de economia de energia e redução do consumo foi alcançado.
