产品介绍:

    漆包扁线是由无氧铜杆或电工圆铝杆经规格的模具拉丝或挤压后的导线，拉丝裸线经过退火软化后，再经过多次涂漆烘焙而成的绕组线。主要用于变压器、电抗器等电气设备的绕组中。

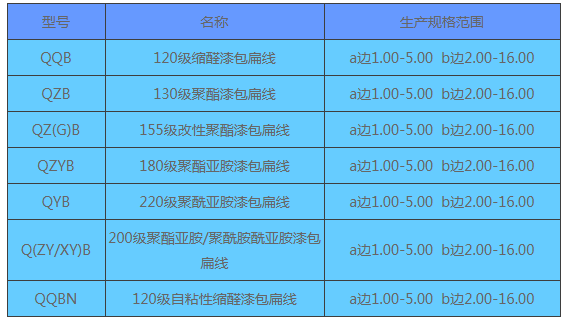

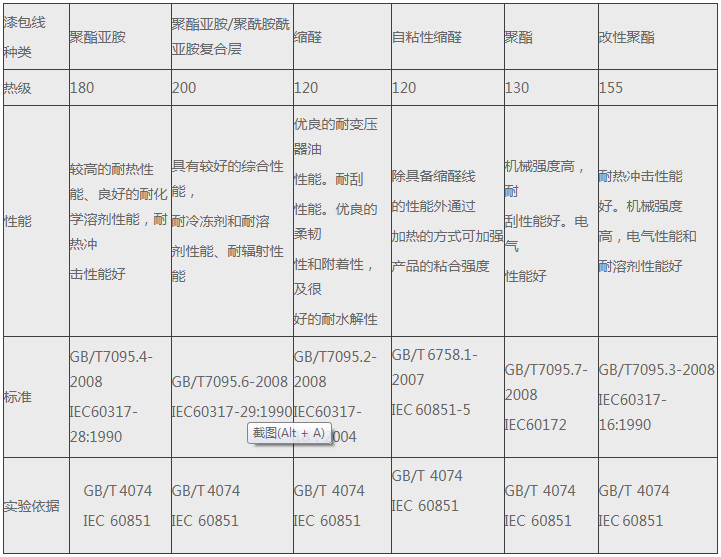

产品种类:

    130聚酯漆包铜（铝）扁线；

    155改性聚酯漆包铜（铝）扁线；

    180聚酯亚胺漆包铜（铝）扁线；

    200聚酯亚胺/聚酰胺酰亚胺复合漆包铜（铝）扁线；

    120级缩醛漆包铜（铝）扁线。

生产范围:

    导线厚度尺寸---a：0.80～5.60 mm；

    导体宽度尺寸--- b：2.00～16.00mm；

    导体的宽度比例：1.4 ：1

    若选用规格出以上范围，请与我们联系。

导体材料:

    漆包扁线用软铜扁线符合GB5584.2-2009的规定，20℃时电阻率≤0.017241Ω·mm²/m，根据不同的机械强度要求。

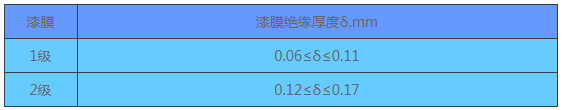

    漆包扁线用软铝扁线符合GB/T  5584.3-2009的规定。20℃时的电阻率≤0.02801Ω·mm²/m， 根据不同的绝缘要求，可需用薄漆膜0.06～0.11mm或厚漆膜0.12-0.17mm。

    热粘合漆包扁线的自粘层厚底一般为0.03～0.06mm，我们公司采用介质损耗仪进行监测。

    对漆膜厚度有要求，请与我们联系。

根据不同的机械强度要求,对半硬铜导体的规定非比例延伸强度Rp0.2标准范围如下：

C1Rp0.2（>100～180）N/mm²、C2Rp0.2(大于180～220)N/mm²、C3Rp0.2(大于  220～260)N/mm²。

可以进行根据客户技术要求加工订制。
